3D打印中采用尼龍玻纖復合材料效果怎么樣
随着材料科学的发展，单一聚合物已难以满足复杂工程需求。通过无机纤维增强实现性能互补，成为拓展高分子材料应用边界的关键路径。尼龙玻纤复合材料（GF-PA）作为典型代表，在3D打印领域展现出显著优势。本文从材料组成、性能特性、工艺优化及应用案例四方面，系统解析尼龙玻纤在增材制造中的技术价值与发展前景。
1.材料组成与特性解析
1.1玻璃纤维（GF）的核心特性
玻璃纤维是一种无机非金属材料，主要成分为二氧化硅（SiO₂）、氧化铝（Al₂O₃）等无机盐，单丝直径5-30μm（约为头发丝的1/20）。其关键性能包括：
高拉伸强度（>1.5GPa）与低伸长率（<3%），赋予材料刚性；
耐高温性（软化点>700°C）、耐化学腐蚀及电绝缘性；
低吸水性（<0.5%）与优异尺寸稳定性，但耐磨性较差。
1.2尼龙玻纤复合材料（GF-PA）的协同效应
尼龙（聚酰胺，PA）与玻璃纤维复合后，性能实现显著提升：
机械性能：加入30%玻璃纤维可使拉伸强度提升26%、弯曲强度提升13%、压缩强度提升36%（东北大学研究数据）；
热稳定性：热变形温度提高20°C（至120°C以上），收缩率降低；
耐磨性：玻纤沿熔体流动方向取向，增强取向方向的耐磨性与尺寸稳定性；
局限性：表面粗糙度增加（Ra值上升30-50%），冲击强度略有下降。
2.3D打印工艺优化
尼龙玻纤的3D打印工艺与未增强尼龙类似，但需针对高黏度熔体调整参数：
2.1设备配置要求
喷嘴温度：260-280°C（比纯尼龙高10-40°C），确保玻纤均匀分散；
热床温度：80-100°C，配合封闭舱体以减少翘曲；
层高控制：采用0.1-0.2mm层高，提升层间结合力。
2.2打印策略调整
速度与压力：提高注射速度（50-80mm/s）和压力（80-100psi），补偿熔体黏度上升；
取向优化：利用玻纤沿流动方向排列的特性，设计部件取向以最大化力学性能；
后处理：采用砂纸打磨或化学抛光（如四氢呋喃熏蒸）降低表面粗糙度。

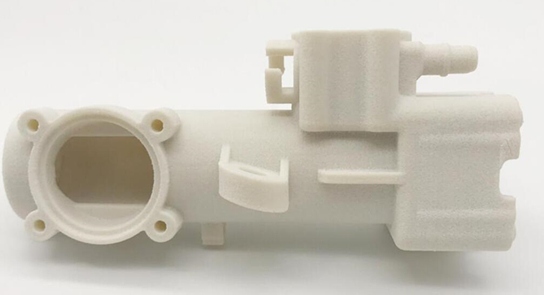

3.典型应用场景
尼龙玻纤复合材料凭借其均衡性能，在以下领域实现突破：
应用领域典型案例性能需求匹配
汽车工业轻量化传动齿轮、电池包箱体高强度（>80MPa）、耐热（120°C以上）、低收缩率
电子电器耐高温外壳、连接器电绝缘性（体积电阻率>10¹⁴Ω·cm）、尺寸稳定性（<0.3%收缩）
航空航天无人机结构件、卫星支架轻量化（密度1.2-1.4g/cm³）、耐疲劳（疲劳强度>30MPa）
工业工具定制化夹具、钻模耐磨性（摩擦系数<0.3）、易加工（可CNC后处理）
尼龙玻纤复合材料通过玻璃纤维的增强作用，显著提升了尼龙的机械性能、热稳定性及尺寸精度，成为3D打印领域功能原型与工业部件制造的理想选择。随着材料改性技术与打印工艺的持续突破，该材料有望在高端制造、汽车轻量化及航空航天领域发挥更关键作用，推动增材制造向高性能化与规模化方向发展。
